Precision Time Protocol(PTP) IEEE-1588 (from youtube)

PTP 에 대한 동영상 설명 입니다.

This presentation will give you a basic overview of how the Precision Time Protocol (PTP) is used to synchronize, and set the correct time of day within a network. Potentially Nano Second accuracy can be achieved. This technology may become very prevalent in new 4G/LTE networks where very precise timing information will be required at the base stations for reliable handover.

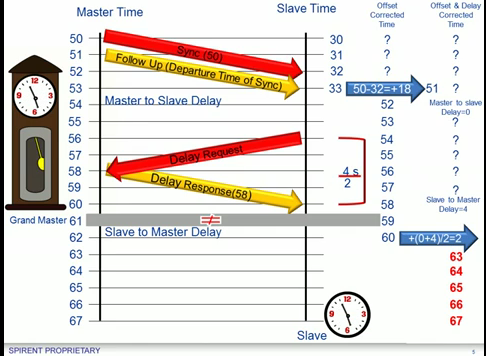

1. Grand Master에서 Slave로 sync & follow up 메세지를 보내고 ...

   sync & follow up 메세지는 master time과 slave time을 같이 맞추기 위해서 계속 보냅니다.

   하지만 이것은 network delay는 고려되지 않은 timing sync이죠.

   master에서 clock 정보를 저장해서 계속보내면 slave는 그 시간에 맞추기 위해 계속 보정합니다.

   그 시간 정보가 일치한다 싶으면 slave는 master에게 network delay를 계산하기 위한

   delay request 패킷을 보냅니다.

2. Slave에서 delay 측정을 위한 패킷을 주고받는 과정만 이해하면 됩니다.

    slave가 보낸 delay request 메세지에 대해서 master는 자신의 time stamp를 찍어서 반송(delay response)합니다.

    delay response를 받은 slave는 왕복 시간을 측정하여 /2하고 network delay 시간을 보정해서

    master clock 과 sync를 맞춥니다.
